軸流壓縮機型號列表
類型 | 系列 | 覆蓋型號 | 描述 |
軸流壓縮機 |
A型 | A40、A45、A50、A56、A63、A71、A80、A90 、A100、A112 | 靜葉不可調 |
AV型 | AV40、AV45、AV50、AV56、AV63、AV71、AV80、AV90、AV100、AV112、AV125、AV140 |
靜葉可調 |

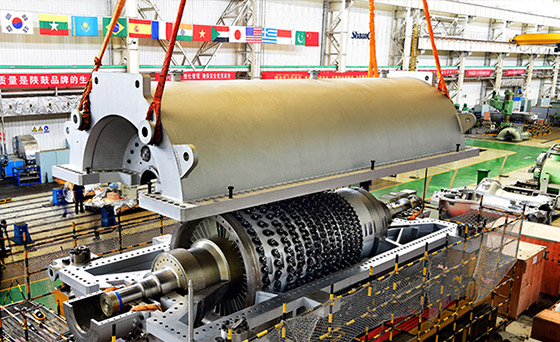

軸流壓縮機類型
陜鼓軸流壓縮機分為AV(靜葉可調型軸流壓縮機)和A(靜葉固定型軸流壓縮機)兩大系列,每個系列按轉子輪轂直徑劃分為型號如下表所示,級數為2~22級,壓比范圍為1.2~9。
軸流壓縮機型號列表
類型 | 系列 | 覆蓋型號 | 描述 |
軸流壓縮機 |
A型 | A40、A45、A50、A56、A63、A71、A80、A90 、A100、A112 | 靜葉不可調 |
AV型 | AV40、AV45、AV50、AV56、AV63、AV71、AV80、AV90、AV100、AV112、AV125、AV140 |
靜葉可調 |
軸流壓縮機性能參數
A系列軸流壓縮機性能參數表(空氣)
型號 |
級數 | 壓比 | 吸入流量×103Nm3/h |
A40 | 2-22 |
1.3-9 |
65-84 |
A45 | 2-22 |
1.3-9 |
84-110 |
A50 | 2-22 |
1.3-9 |
110-132 |
A56 | 2-22 |
1.3-9 |
132-168 |
A63 | 2-22 |
1.3-9 |
168-230 |
A71 | 2-22 |
1.3-9 |
230-275 |
A80 | 2-22 |
1.3-9 |
275-350 |
A90 | 2-22 |
1.3-9 |
350-440 |
A100 | 2-22 |
1.3-9 |
440-550 |
A112 | 2-22 |
1.3-9 |
550-680 |
AV系列軸流壓縮機性能參數表(空氣)
型號 |
級數 | 壓比 | 吸入流量×103Nm3/h |
AV40 | 2-22 |
1.3-9 |
70-85 |
AV45 | 2-22 |
1.3-9 |
85-110 |
AV50 | 2-22 |
1.3-9 |
110-135 |
AV56 | 2-22 |
1.3-9 |
135-165 |
AV63 | 2-22 |
1.3-9 |
165-215 |
AV71 | 2-22 |
1.3-9 |
215-275 |
AV80 | 2-22 |
1.3-9 |
275-350 |
AV90 | 2-22 |
1.3-9 |
350-425 |
AV100 | 2-22 |
1.3-9 |
425-550 |
AV112 | 2-22 | 1.3-9 | 550-680 |
AV125 | 2-22 | 1.3-9 | 680-850 |
AV140 | 2-22 |
1.3-9 |
850-1050 |

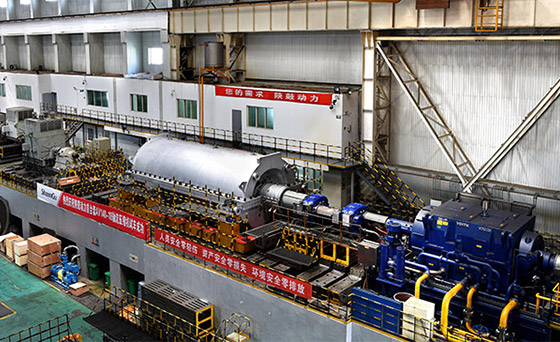

軸流壓縮機組應用領域及產品簡介
陜鼓軸流壓縮機組廣泛應用于冶金行業各規格高爐、石化行業丙烷脫氫再生空壓機、石化行業硝酸機組、大型抽氣試驗臺位、風洞、制藥行業。
領域 |
工藝流程 | 機組類型 |
冶金 | 冶金行業高爐鼓風系統工藝流程 |
高爐鼓風AV機組 |
高爐鼓風和煤氣余壓能量回收工藝 |
BPRT機組 |
|
燒結余熱與高爐頂壓能量回收工藝 |
STRT機組 |
|
高爐鼓風與汽輪發電工藝 |
BCSG機組 |
|
燒結余熱能量回收機組 |
SHRT機組 |
|
汽電同驅高爐鼓風機與能量回收透平機組 |
BCRT機組 |
|
石化 | 石化行業硝酸生產工藝流程 |
空氣壓縮機 |
石化行業催化裂化工藝流程 |
主風機 |
|
石化行業丙烷脫氫裝置 |
再生氣壓縮機 |
|
石化行業硫磺(硫鐵礦)制酸裝置 |
主風機 |
|
石化行業PTA(精對苯二甲酸)生產工藝流程 |
空氣壓縮機 |
|
制藥行業 |
空氣壓縮機 |
|
試驗臺 |
抽氣壓縮機 |
|
其他特殊場合 |
特殊設計壓縮機 |
